MANGA LARGA PARA CAMISA DE HOMBRE.

Medimos el contorno de sisa.

1=punto de origen.

1-2 =1/5 del contorno de sisa.

1-3 =largo de manga. (largo de brazo).

Escuadro hacia ambos lados los puntos 1, 2 y 3.

1-4 y 1-5= 1/2 de contorno de sisa aplicado diagonalmente.

1-6, 1-8 y 5-9=1/10 del contorno de sisa.

4-7=1/2 de la distancia 1-6

Unir con recta 5-7 y 8-9

Trazar copa de manga uniendo con curvas suaves 4,6,7,1 y 1,8,9,5 como dice el gráfico.

3-10 y 3-11=1/3 de la distancia 2-3.

Unir con recta 11-4 y 10-5

3-12= mitad de la distancia 3-11

Escuadrar el punto 12

12-13 = 12 cm según diseño.

Nota= los pliegues de la manga van ubicados a 3.5 cm después del punto 12 y se marcan así:

12-14 = 3,5

14-15=profundidad de pliegue 2 cm.

15-16 = separación de pliegue 1.5

16-17 = a la distancia 14-15

Marcar piquetes en los puntos 15, 16 y 17.

TRAZADO DE PUÑO

A-B= largo de puño. Igual a la distancia 10-11 en la manga menos su quinta parte.

Escuadrar A-B

A-C y B-E=1/3 de la distancia A-B o según diseño.

Unir con recta C-E

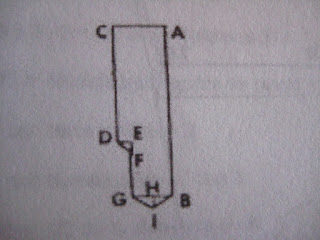

TRAZADO DE LA PERILLA DE LA MANGA.

A-B= largo de la perilla 18 cm.

A-C=Ancho de la perilla 5 cm.

Escuadro B-C

C-D= 12 cm

Escuadro D.

D-E= 1 cm.

B-G= 4 cm.

Unir con recta E-G

E-F=0.75 cm.

Unir con recta F-D

H= 1/2 de distancia B-G

I-H= 1 cm.

Unir con recta G-I y B-I
